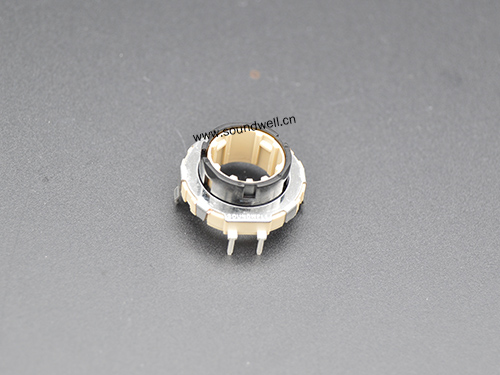

中空軸編碼器型號：EC210105X5A-HA1
EC21中空軸編碼器特點：本體厚度薄型化，長壽命， 有良好的操作手感，中空空間可附加按壓開關機構。
EC21中空軸編碼器應用：汽車音響、汽車空調、汽車導航、家用電器等.
主要功能：調節音量、調節溫度、調頻、功能切換等.

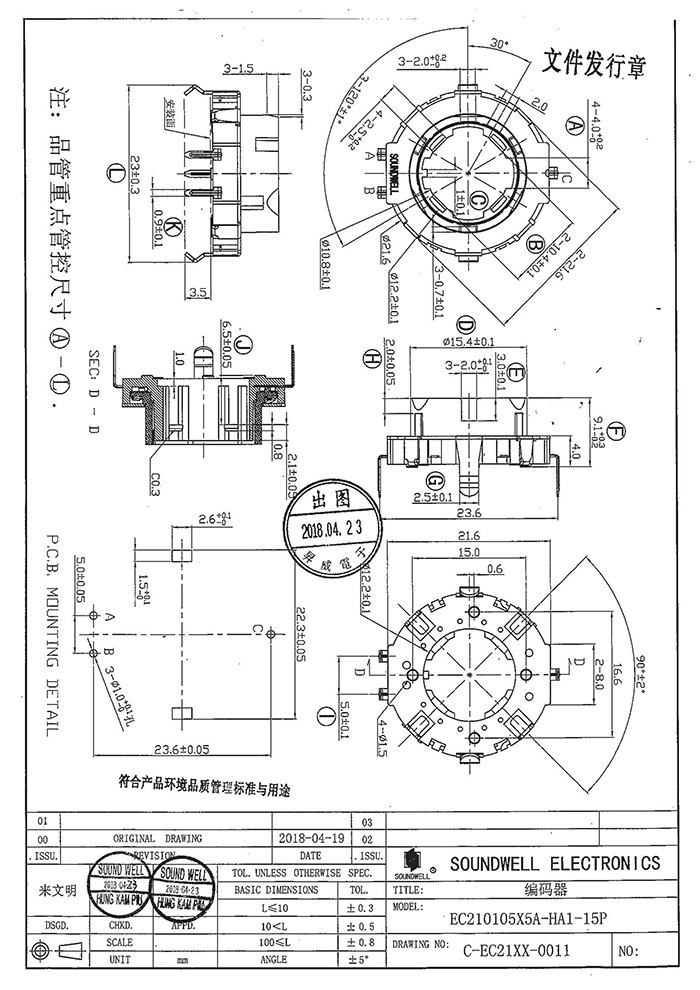

EC21中空軸編碼器產品規格參數
主要規格:
外形尺寸：∮21mm
額定電壓: DC 5V；
定位數:30個；
脈沖數：15；
工作溫度：-40°C to 85°C；
旋轉壽命：50000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Detent Torque 定位點力矩 ：70±50gf.cm/150±50gf.cm
2、Number and position of detent定位點數及位置：30點定位（間隔角度 12°±3°）
3、Shaft wobble 軸擺動：0.2 mm MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動：2° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：15個脈沖/360°
2、Phase difference 相位差：≥5 ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 110V
5、Dielectric Voltage 耐電壓：1 Minute at AC 110V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：50,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval
sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
以上為EC21中空軸編碼器規格書，僅供參考，如果需要其它規格的中空軸編碼器可咨詢升威電子右側客服。
