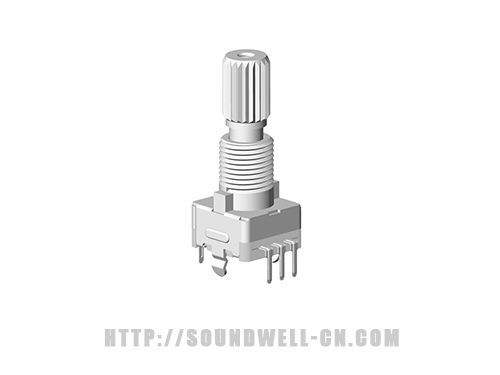

| 型號： | EC111 |
| 名稱： | 增量型編碼器開關ec11 |
| 主要規格: | 額定電壓：DC 5V； 定位數：16/20/24/30個； 脈沖數：8/20/12/15個； 工作溫度：-40℃～85℃; 旋轉壽命：50,000次以上； 開關壽命：20,000次以上。 |
| 產品特點： | 該產品為封閉式旋轉編碼器，有帶按壓開關及不帶按壓開關兩種,體積 較小，軸心形狀及長度可選擇。 |
| 應用領域： | 該產品目前主要適用汽車音響，汽車導航、調音臺、多媒體音響\功放， 也可用于其它家用電器及相關電子設備上，主要功能為調頻、調節音量、 調節溫度 、功能選擇等。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Detent Torque 定位點力矩 ：50-250gf.cm
2、Number and position of detent 定位點數及位置：16/20/24/30點定位
3、Switch circuit and number of pulse開關電路、接點數：?jiǎn)螛O單投（推ON）
4、Travel of switch 開關移動量：0.5±0.3 mm及1.5±0.3 mm。
5、Operating force of switch 開關作動力：300-800gf.cm
6、Shaft wobble (mm p-p) 軸擺動 ：1.0 x L / 30mm p-p 以下(L:安裝長度).
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ： 8/12/15/20個脈沖/360°
2、Phase difference 相位差：≥4 ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC250V
5、Dielectric Voltage 耐電壓：1 Minute at AC 300V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：50,000 cycles Min
2、Push operating life 按壓壽命：20,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
.png)
廣東升威電子制品有限公司30余年老牌金屬軸增量型編碼器廠家,專業生產增量型編碼器開關ec11,咨詢金屬軸增量型編碼器價錢就找升威電子,廠家服務熱線:0769-38833333-881.
