按需定制：1.增量型編碼器 or 絕對型編碼器 2.精度 脈沖 外觀尺寸均按需定制，可來圖來樣定制!

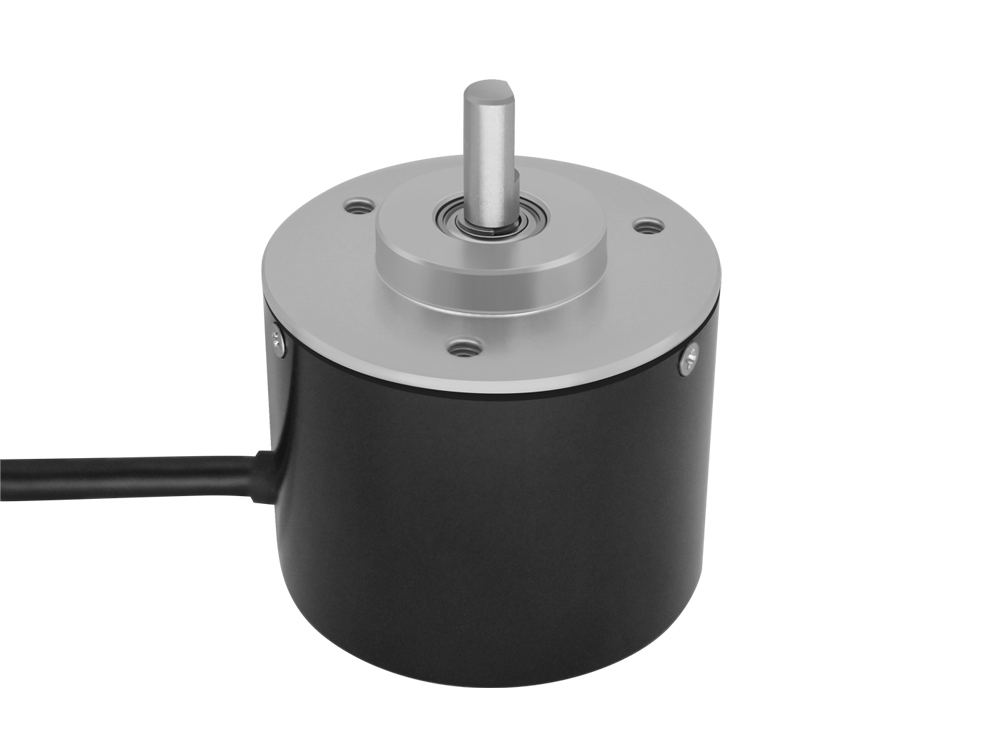

| 磁增量型編碼器型號： | ME50 |
| 名稱： | 金屬軸增量型磁電式編碼器 |
| 主要規格: | 外形尺寸：50mm 額定功率：5～26Vcc ，40mA； 響應時間：Max 1us 響應頻率：300KHz 輸出相位差：△T=0.25T±0.125T 工作溫度：-40℃～85℃； |
| 產品特點： | 此款編碼器性能不易受塵埃和結露的影響；其結構簡單緊湊，無觸點、長壽命、耐高低溫、抗振動、響應速度快。成本較低。 |
| 應用領域： | 該產品應用于機器人、自動化生產線、自動裝配機、電梯、紡織機械、縫紉機械、包裝印刷機械、數控機床、制圖儀和測角儀等領域。另外此款編碼器還可在PLC應用中作為高速信號輸入元件，使PLC更加迅速和精準地實施閉環控制。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Starting torque 啟動扭矩 ：1mN.m
2、Total ratational angle 全回轉角度：360°
3、 Inertia torque 慣性力矩：1x10-6 kg.m2
4、 Maximum speed 最大轉速：6000r/min
5、 Shaft load 軸負荷：徑向 radial direction: Max 50N，軸向 axial direction:Max 20N
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：Min 10 pulses
2、Phase difference 相位差：△T=0.25T±0.125T
3、Rating power 額定功率 ：5～26Vcc ，40mA；
4、Insulation resistance 絕緣阻抗：20M?
5、Dielectric voltage 耐電壓：1 Minute at AC 500V
6、Respond time 響應時間 ：Max 1us
7、Respond frequency 響應頻率：300kHz
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

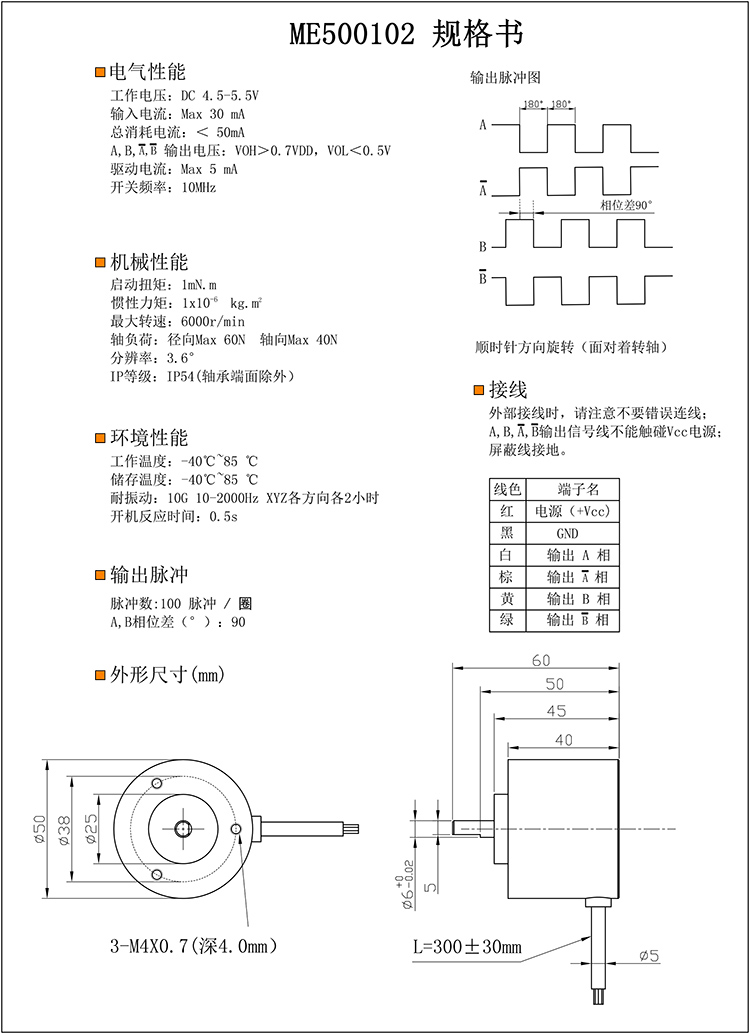

下載ME50.pdf
廣東升威電子制品有限公司是磁電式編碼器廠家,專業生產磁電式編碼器,可根據客戶需求定制磁電式編碼器精度與尺寸,找1024線編碼器,增量型磁電編碼器就找升威電子.
