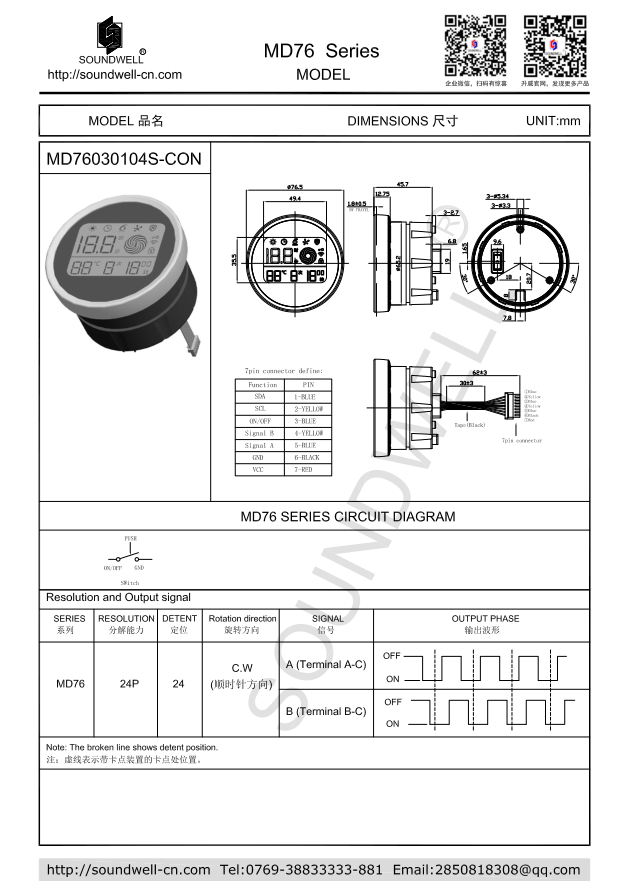

| 模組型號： | MD76 |
| 名稱： | 帶屏幕顯示并具有旋轉和按壓的旋鈕模組 |
| 主要規格: |
額定電壓：DC 5V |
| 產品特點： | 集LED顯示、按壓開關、旋轉編碼器(光電結構)的多功能旋鈕模組, 多功能集成一體化,產品由連接器輸出,即插即用的多功能模組。 |
| 應用領域： | 可廣泛應用洗衣機、跑步機及各類家電類產品上。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational Torque 旋轉力矩 ：300±100 gf.cm
2、Number of detemts click定位數：24 Click
3、Shaft Wobble (mm p-p) 軸擺動 ：0.3mm Max
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：24 pulses
2、Contact resistance 接觸阻抗：＜100Ω
3、Rating Power 額定功率：DC5V 20mA
4、Insulation resistance 絕緣阻抗：100M? 1 Minute at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC 300V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：100,000 cycles 。
2、Push switch Life 按壓壽命：100,000 cycles 。
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
