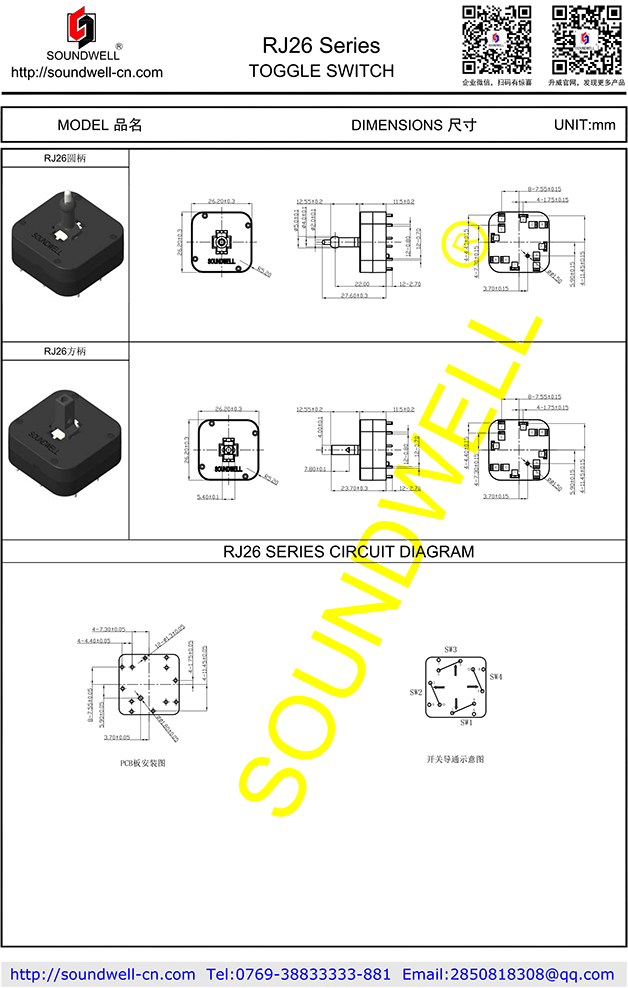

| 系列： | RJ26 |
| 名稱： | 四向調節開關,座椅開關 |
| 主要規格: | 額定功率：DC24V/10A 初始接觸阻抗：30mΩ 操作力：650±200gf 導通行程：1.2±0.3mm 絕緣阻抗：100MΩ 耐電壓：AC500V 10mA 工作溫度：-40℃～85℃ 電氣壽命：25,000次以上 |
| 產品特點： | 1. 側推四向開關，中間無按壓功能； 2. 每組開關可選擇兩個端子(NO)或三個端子(NC和NO)； 3. 內部類似微動開關，手感清脆可靠性高； 4. 配合PCB使用，應用范圍廣； 5. 可承載大電流。 |
| 應用領域： | 汽車座椅，游戲機。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Operating force 操作力 ：650±200gf
2、Force differencef or two ways 兩向力值差：25% MAX
3、Travel for electrical contact 導通行程：1.2±0.3mm
4、Max travel 全行程：2.2mm MAX
5、Travel Difference 行程差：0.3mm MIN
6、Actuator strength 柄強度：10kg MIN
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Insulation resistance 接觸阻抗：30mΩ
2、Insulation resistance 絕緣阻抗：100M?
3、Dielectric voltage 耐電壓：AC500V 10mA
三、PUSH SWITCH PORTION 推動開關部分
1、Operating life with Load 電氣壽命：25,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
