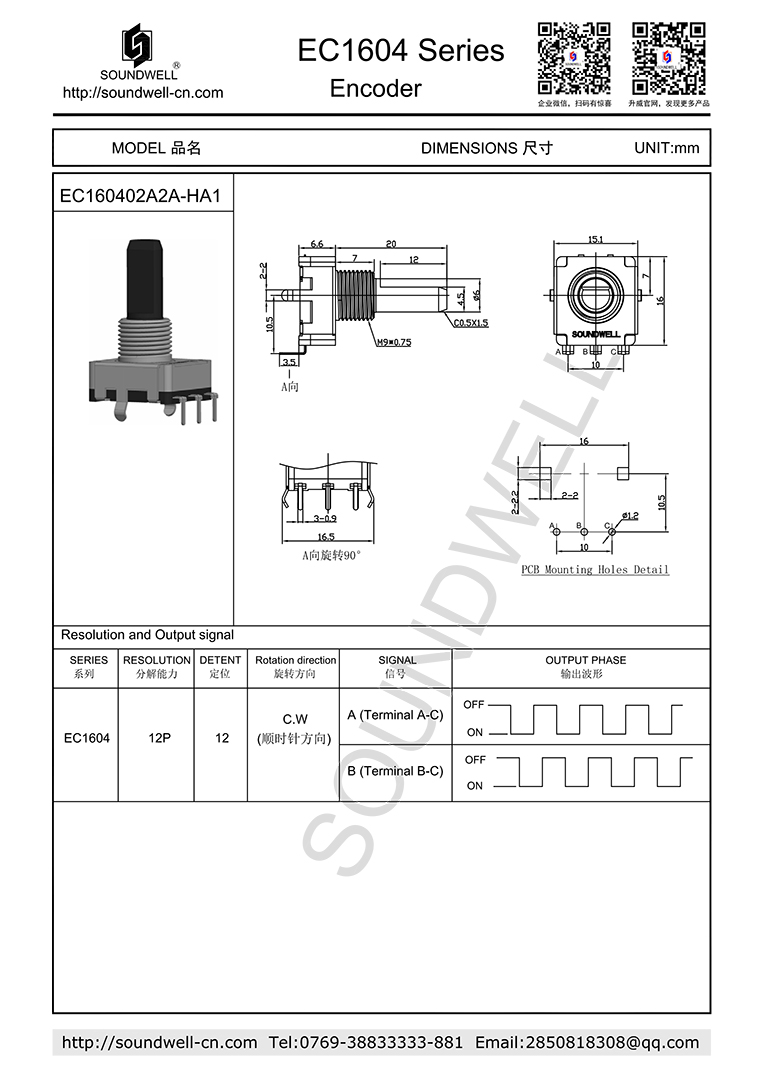

| 系列： | EC1604 |
| 名稱： | 增量型編碼器 |
| 主要規格: | 外形尺寸：16mm； 額定功率：DC 5V 10mA； 分辨率：12個脈沖/360° 定位點數：12 個； 工作溫度：-40℃～80℃； 旋轉壽命：30000次以上； |
| 產品特點： | 定位方式為彈簧鋼珠結構，因此手感較好，切換清晰、迅速；絕緣軸柄， 有多種不同的規格可選擇。 |
| 應用領域： | 應用在洗衣機等其它家電類產品。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Detent Torque 定位點力矩 ：10-350gf.cm
2、Number and position of detent 定位點數及位置：12 點定位
3、Shaft wobble (mm p-p) 軸擺動 ：0.7 x L / 30mm p-p 以下(L:安裝長度)
4、Shaft play in rotational wobble 軸的回轉方向擺動：4° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ： 12個脈沖/360°
2、Phase difference 相位差：≥3.5 ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 50V
5、Dielectric Voltage 耐電壓：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval
sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
