| 編碼器型號： | EC33 |
| 名稱： | EC33中空編碼器,EC33中空旋轉編碼器,EC33增量型中空編碼器 |
| 主要規格: | 外形尺寸： 33mm 額定電壓: DC 10V； 定位數:24個； 脈沖數:24； 工作溫度：-10°C to 70°C； 旋轉壽命：100,000次以上 |
| 產品特點： |
較長的使用壽命，內軸自帶按壓復位功能，可配合按壓開關用。手感清脆， |
| 應用領域： | 該產品適用家用電器、音響及相關電子設備上，主要功能為調節音量、調節 溫度、功能選擇。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：30~200gf.cm
2、Number and position of detent定位點數及位置：24點定位（間隔角度 15°±3°）
3、Operating force of switch 開關作動力: 150±80gf.cm
4、Shaft wobble 軸擺動：1.0 x L / 30mm p-p 以下(L:安裝長度)
5、Shaft play in rotational wobble 軸的回轉方向擺動：4° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：24個脈沖/360°
2、Phase difference 相位差：≥4 ms
3、Rated voltage 額定電壓: DC 10V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 50V
5、Dielectric Voltage 耐電壓：1 Minute at AC 300V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：100,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

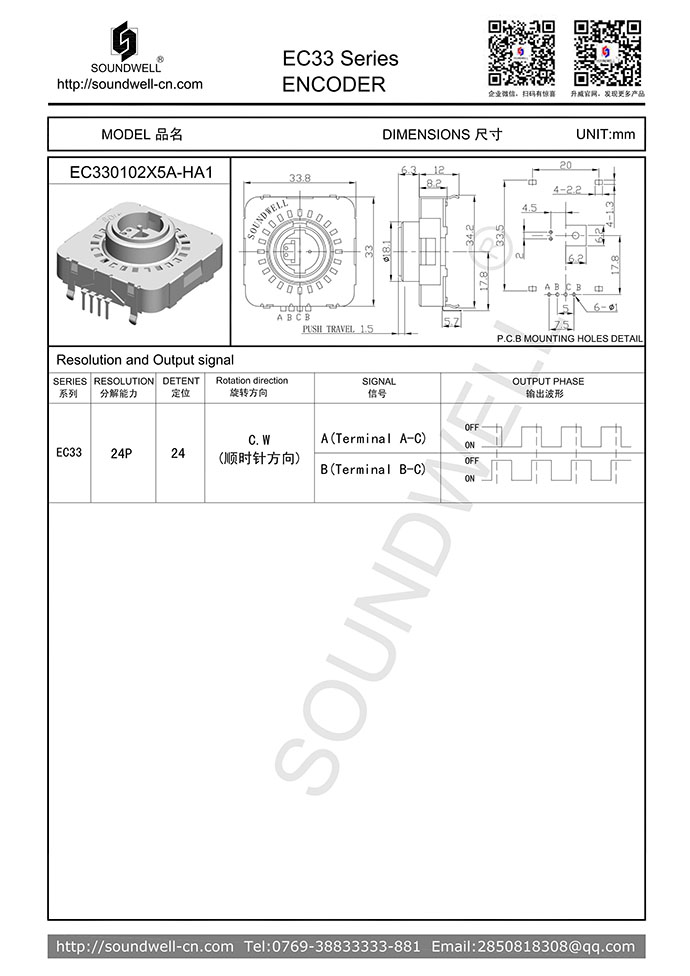

.jpg)
廣東升威電子制品有限公司是編碼器行業標準制定單位,專業生產EC33中空編碼器,EC33中空旋轉編碼器,EC33增量型中空編碼器,如果貴司需要EC33中空編碼器,可咨詢右側客服索取詳細規格書。
