旋轉編碼開關原理

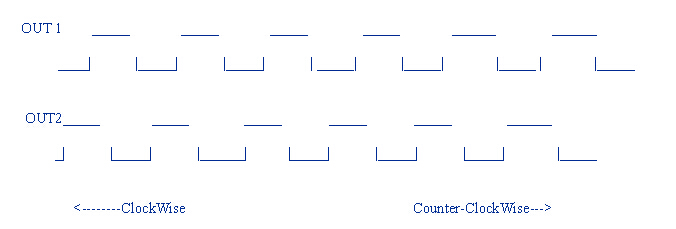

旋轉編碼開關左轉和右轉的判別是難點,留意這種開關左轉和右轉時兩個輸出腳有個相位差.如下圖:

由此可見,如果OUT1為高電平時,OUT2出現一個高電平,這時開關就是向順時針旋轉; 當OUT1 為低電平時,OUT2出現一個高電平,這時就一定是逆時針方向旋轉.

所以,在MCU編程時只需要判斷當OUT1為高或低電平時,OUT2當時的狀態就可以判斷出是左旋轉或是右旋轉

旋轉編碼開關使用方法

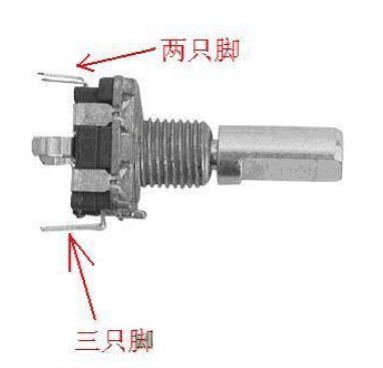

以我廠生產的EC11編碼器開關為例：如圖1：三只腳：1 2 3腳一般是中間2腳接地，1、3腳上拉電阻后，當左轉、右轉旋轉時，在1、3腳就有脈沖信號輸出了。兩只腳為按壓開關，按下時導通，回復時斷開。在單片機編程時，左轉和右轉的判別是難點,用示波器觀察這種開關左轉和右轉時兩個輸出腳的信號有個相位差，

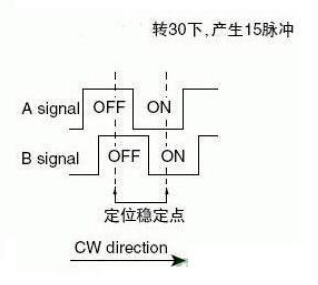

如圖2。 由此可見，如果輸出1為高電平時，輸出2出現一個高電平，這時開關就是向順時針旋轉；當輸出1 為高電平，輸出2出現一個低電平，這時就一定是逆時針方向旋轉。所以，在單片機編程時只需要判斷當輸出1為高電平時，輸出2當時的狀態就可以判斷出是左旋轉或是右旋轉了。
