電阻式傳感器具有一系列優點，如結構簡單、尺寸小、重量輕、精度高、輸出信號大、性能穩定并容易實現任意函數。

       電位器是一種常用的機電元件，廣泛應用于各種電器和電子設備中。它主要是一種把機械的線位移或角位移輸入量轉換為與它成一定函數關系的電阻或電壓輸出的傳感元件來使用。它們主要用于測量壓力、高度、加速度、航面角等各種參數。

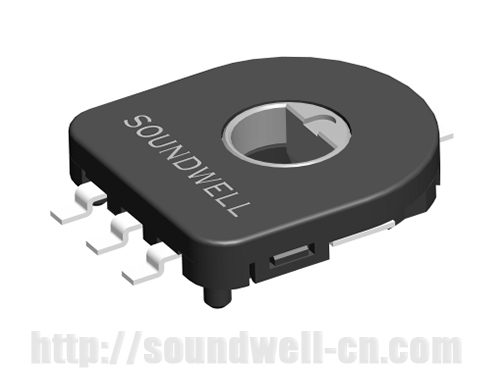

      廣東升威電子生產的RG11電阻式傳感器產品規格可參考如下參數：

      外形尺寸：11mm
      額定功率: 0.1W；
      電氣可變角度: 333°；
      線性保證范圍:320°；
      線性誤差：±2%；
      旋轉力矩：0~30 gf.cm；
      工作溫度：-40°C to 120°C；
       旋轉壽命：1,000,000次

       一、MECHANICAL CHARACTERISTIC 機械特性
        1、 Effective electrical angle
              電氣可變角度：333° ±2°
        2、Rotational Torque
              旋轉力矩：0~30 gf.cm
        3、Push-Pull Strength of  Shaft  推拔強度：1kgf MAX
        4、Terminal strength
              端子強度：0.3kgf MAX

       二、ELECTRICAL CHARACTERISTIC 電氣特性
        1、Total resistance 全阻值：10K±20%
        2、Rated power 額定功率：0.1W
        3、Line error 線性誤差: ±2%

       三、ENDURANCE CHARACTERISTIC 耐久特性
        1、Rotational life 回轉壽命：1,000,000 cycles Min

       Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
       注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
