在可調電位器的選擇中,有一個參數很多設計師會考量,就是可調電位器的額定功率,大家對這個名詞的定義清楚嗎?什么是可調電位器額定功率?額定功率在可調電位器中的作用?

      什么是可調電位器額定功率?

       可調電位器額定功率是在規定條件下能夠耗散的最大功率。它是在最低環境溫度到額定環境溫度范圍內, 能保證電位器連續正常工作的功率最大值。額定功率P = I 2R = U 2öR 。最大額定功率為線路設計人員說明電位器能夠安全耗散而不致?lián)p壞的功率數值, 各個具體電位器的使用方式會影響額定功率的最大允許耗散值。

       對于多數可調電位器來說, 額定功率的最大值是指當可調電位器作為分壓器使用的情況。因此, 在可調電位器的輸入端加上電壓時, 通過動觸點的負載電流值是不大的。電位器制造廠一般采用如下圖 所示的降功耗曲線。圖中當環境溫度在t1 和tmax之間的允許耗散功率由連接A、B 兩點的直線所構成的減負荷特性加以規定。而環境溫度在tm in和t1 之間的溫度下最大允許耗散功率均為額定功率。線路設計人員應嚴格遵守這一規定。

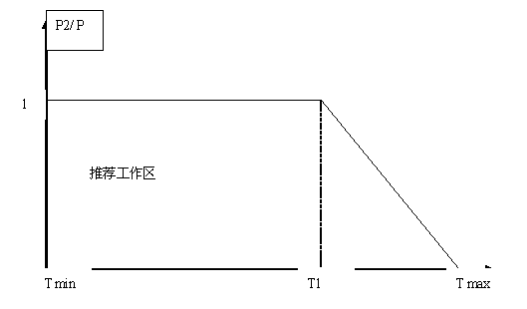

電位器降功耗曲線

       完整的額定功率的技術規范, 應規定安裝條件, 周圍環境是靜止空氣還是強迫對流。通常是用標準的安裝方法使給定的電位器放置在靜止空氣中的允許值。當電位器需要安裝在靠近發熱元件如功率晶體管、變壓器、大功率電阻等或鄰近另一電位器時, 應當減少允許耗散功率。

      產品上和性能數據表上規定的額定功率適用于電位器作分壓器用的情況。此時, 耗散功率可認為是沿整個電阻元件均勻分布的。而當電位器作變阻器或兩引出端連接方式應用時, 對應動觸點某一給定的調節位置,只有一部分電阻元件是消耗功率的, 而且流過電阻元件的電流全部流過動觸點電路, 而動觸點和電阻元件

      之間的壓力接觸點并不總是能夠承受像電阻元件單獨承受的那樣大的電流。分壓器式接法的額定功率是假定動觸點電流可忽略不計的, 因此對于變阻器式接法, 必須限制其動觸點電流的最大允許值Im= PöR T。式中P 為最大耗散功率; R T 為總電阻值。采用這個最大電流極限值, 即可保證電位器的最大功率不被超過。

       各種類型電位器的額定功率范圍典型值
